貴州電線電纜廠為您介紹電線電纜成纜計算公式

1瓦形線芯成纜計算公式：

兩等截面圓形絕緣線芯成纜外徑：D=2d

三等截面圓形絕緣線芯成纜外徑：D=2.154d

四等截面圓形絕緣線芯成纜外徑：D=2.414d

五等截面圓形絕緣線芯成纜外徑：D=2.7d

3+1（主線為扇形），其成纜外徑近似公式D=2.31h

4芯（為扇形），其成纜外徑近似公式D=2.2h

3芯（為扇形），其成纜外徑近似公式D=2.11h

3+2、4+1（主線為瓦形），其成纜外徑近似公式D=2h+d（園形線芯外徑） 三大一小圓形：D=(3*d大+d小)*0.61

四大一小圓形：D=(4*d大+d小)*0.54

三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小

2成纜并線模的選用計算公式：

一、 圓形線芯成纜并線模的選用計算公式公式：

①、2等芯 D=2d ②、3等芯 D=2.16d

③、4等芯 D=2.42d ④、5等芯 D=2.7d

⑤、6（7）等芯 D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4

⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d?。?5

二、 扇形線芯成纜并線模的選用計算公式公式：

①、2等芯 D=2d ②、3等芯 D=2.16d

③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d

⑤、5等芯 D=2.42d ⑥、4+1芯 D=2.42（4d大+d小）/5

⑦、3+2芯 D=2.42（3d大+2d?。?5

例如：YJV 3×240+2×120 240線芯扇高21mm，120線芯15.2mm，那么我們成纜的理論外徑為2.42×（3×21+2×15.2）÷5=45.2，我們就可以選用45mm或46mm的模具了。

注：以上D表示成纜外徑，d表示圓形線芯直徑或扇形高度。

為方便成纜時快速準確的選用并線模，此計算方式以作參考。

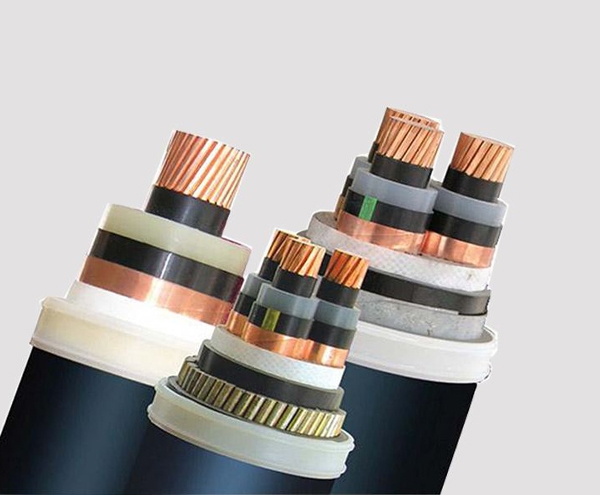

多芯電纜圓形絕緣線芯成纜外徑計算公式及推導：

設絕緣線芯外徑為d, 成纜外徑為D,成纜外徑計算公式及推導如下：

電纜直徑計算公式

三大一小圓形：D=(3*d大+d小)*0.61

四大一小圓形：D=(4*d大+d小)*0.54

三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小

五大一小計算公式 D＝0.5*（5D大+D?。?/p>

三大四小圓形，做1+6排列，其中一小放中芯，外層大小間隔排列，外徑怎么算 如：ycw 3*2.5+4*0.75。

還有就是，放置中間的小線芯外徑有沒有要求，是大線芯外徑的？％時（范圍），比較全適，成纜圓整。

五大一小計算公式：D＝0.5*（5D大+D?。?/p>

三大一小圓形：D=(3*d大+d小)*0.61

四大一小圓形：D=(4*d大+d小)*0.54

三大一小圓形、四大一小圓形：D=2.1547*h瓦高+d小

三大二小”線芯結構的成纜外徑的計算

“三大二小”線芯結構的成纜外徑的計算，通常采用查圖解曲線表的方法[1]，然而計算精度很難保證。貴州電線電纜廠特別是利用“電子表格”進行結構計算時非常不方便。因此，本文利用Mathcad軟件的計算方法。

1． 原理，設“三大二小”的大絕緣線芯直徑為d1，

小絕緣線芯直徑為d2，絕緣線芯的成纜外徑為D。令：在△OO1O2中，由余弦定理得：

從圖一可知：

其中：

綜合（1）、（2）、（3）式得：

整理，得：

2．計算“三大二小”線芯結構的成纜外徑、空隙系數及空隙面積 眾所周知，“三大二小”線芯結構成纜外徑在區間，所以值必須在范圍內。 令，則（4）變換為：

由（5）式可見，我們還不能用一般方法來求解方程的根值，然而用Mathcad軟件的Root函數求解求“三大二小”線芯結構成纜外徑、空隙系數及空隙面積的方程的根則非常容易。

3.計算“三大二小”線芯結構成纜外徑、空隙系數的經驗公式 利用計算“三大二小”線芯結構成纜外徑的方法，可以構成與對應表格（見a與b等關系矩陣A），同時利用Mathcad編程語言，進行多項式擬合，即得到計算“三大二小”線芯結構成纜外徑的經驗公式。

4．結論 綜上所述，快速計算“三大二小”線芯結構成纜外徑，不論采用圖表法，還是經驗公式，都能給出正確結果。與“電子表格”軟件進行結構尺寸計算相比，能收到事半功倍的效果。希望大家喜歡，錯漏之處敬請指教。

22條簡單易懂的電線電纜知識...最適合新手看的哦...

1.絞合節距是電纜某元件以螺旋形旋轉一周時沿軸向所前進的距離

2.絞入率是指在一個節距內單線的實際長度與絞線節距長度的差與節距長度之比

3.影響扇形絞合導體截面積的過程參數有單線根數、單線直徑、絞合節距、扇形高度

4.標稱截面是用以表示系列規格的一種近似的截面

5.線合導體其節距的改變是通過更換絞籠或牽引主從齒輪搭牙來實現的

6.擠塑是將配制成的塑料混合物，連續均勻擠包在導體或電纜芯上的過程

7.屏蔽是將電場磁場限制在電纜內或電纜元件內，并保護電纜免受外電場、磁場影響的屏蔽層.

8.影響擠出質量的主要因素有

1）塑料本身的質量（即原材料質量）；

2）擠出機的性能；

3）擠出溫度；

4）收放線張力；

5）主機及牽引速度；

6）芯線預熱塑料擠出后的裝置-模具（模具的幾何形狀結構設計和尺寸、溫度高低、壓力大小等主要決定）

9.繞包工序主要有１）電纜芯直徑D（繞包前纜芯直徑）；２）繞包升角；３）繞包節距；４）繞包間隙；５）繞包帶寬度

10.影響J45擠塑機絕緣線芯絕緣偏心的主要因素有1）導線不平滑或橢圓；2）模芯太大；3）模芯與模套位置未調好；4）模芯口至出口距離太短

11.電線電纜發生擊穿可能的原因有1)絕緣原材料本身的介電強度不符合產品要求；2)絕緣層中含有雜質、氣泡；3)電線電纜絕緣偏芯；4)機械損傷絕緣；5)導體表面有毛刺、斷頭等

12.絕緣電阻與體積電阻率在概念上有絕緣電阻描述一種絕緣結構的絕緣性能，如每公里電線的絕緣電阻是多少；體積電阻率描述絕緣材料的優劣程度即絕緣特性區別

13.外護套過程檢驗項目有１）護套材料；２）平均厚度；３）最薄點厚度；４）護套橫斷面；５）工頻火花試驗；６）外表標志；７）外觀；８）電纜外徑和f值

14.f值是電纜或電纜某元件垂直于軸線的同一截面上測得的最大和最小直徑之差

15.最薄點厚度是電纜某元件任一橫斷面上的最小厚度

16.抽樣試驗是制造廠按制造批量抽取完整的電線電纜，并從其上切取試樣或元件進行的試驗

17.成纜檢查絕緣線芯質量主要有１）絕緣線芯的導線規格和結構；２）絕緣厚度和外徑尺寸是否符合標準；３）絕緣顏色或打印編號是否符合標準。４）檢查產品標識及檢驗狀態標識

18.使用工頻火花機時要注意１）火花機的電極箱殼體應接地；２）試驗電極的兩端應接地保護電極；３）安全保護連鎖裝置，保證在開啟試驗電極時，自動斷開高壓電源；４）在使用前應檢查安全保護連鎖裝置，信號鈴必須能正常動作；５）操作火花機，應輸出電壓為零的情況下，關好電極箱，進行啟動，試驗電壓逐步升到額定值；６）被試驗電線的導電線芯或屏蔽，應可靠的接地。若有擊穿及時復位；７）應定期對火花機的輸出電壓的穩定性靈敏度進行校驗測試等事項

19.導體、絕緣體和半導體：導電能力很強的物體稱為導體。凡不能導電的物體都叫絕緣體。`導電性能介于導體和絕緣之間這類物體叫做半導體

20、超導體是電流在導體內流動時，由于導體本身電阻的存在，會在導體內引起發熱產生損耗，從而限制了導電的能力。有些導體在低于某一溫度時，自身電阻會完全消失，我們將這類金屬導體稱為超導體21.電阻：電流在導體內流動時所受到的阻力稱為電阻

22.批量是指批中所包含的單位產品數；樣本大小是指樣本中所包含的樣本單位數

節徑比：節徑比分理論節徑比和實用節徑比，所謂的節徑比就是節距（絞距）與直徑的比值，若這個直徑是節圓直徑，所得的結果就是理論節徑比，若采用絞合直徑來計算，得到的結果就是實用節徑比。貴州電線電纜廠在理解理論節徑比的時候，還要注意一個感念，那就是節圓！節圓就是在同一個絞合層中的導體圓心的軌跡就稱為節圓，其直徑就是節圓直徑！就是節圓直徑=絞合外徑-導體直徑（前提是：絞合導體的單根導體直徑相等）

絞合系數：是指在一個絞合節距內，絞合單線的實際長度與絞線節距長度之比 絞入率：就是指在一個絞合節距內，絞合單線的實際長度與絞合節距長度的差值與絞合節距的比值！

(本文內容來源于網絡，如有侵權請聯系刪除)
